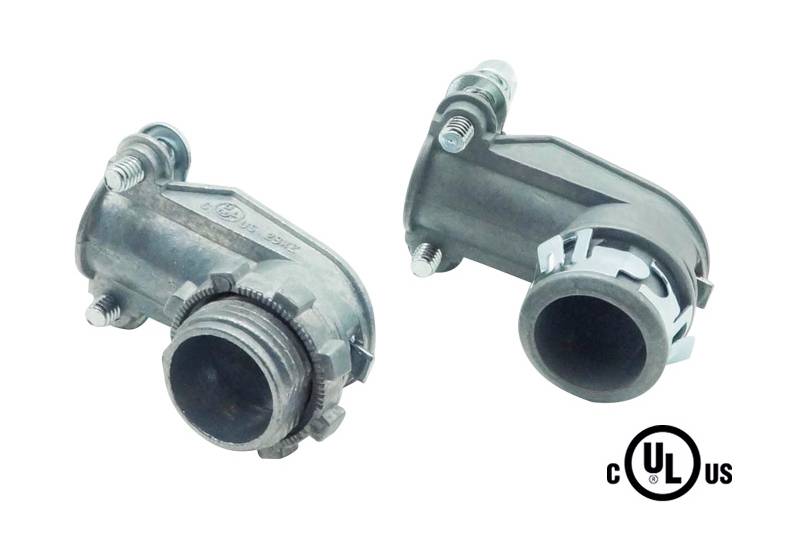

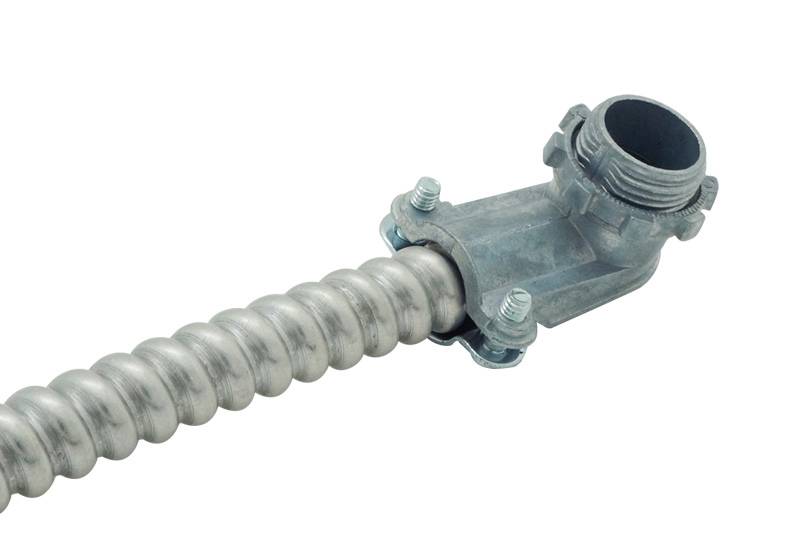

金屬軟管接頭 90 Degree Squeeze, 于配電線路的轉接或終結點, 連接金屬保護管與接線盒或電氣箱, 使線路延續并保護傳輸安全。接頭主體材質為鋅合金, 符合 RoHs 環保規定。90 度彎頭的設計, 特別適用于與接線盒或電氣箱接合處空間有限的布線環境。本系列接頭建議與 PRWG, PRWA 系列金屬軟管搭配使用。

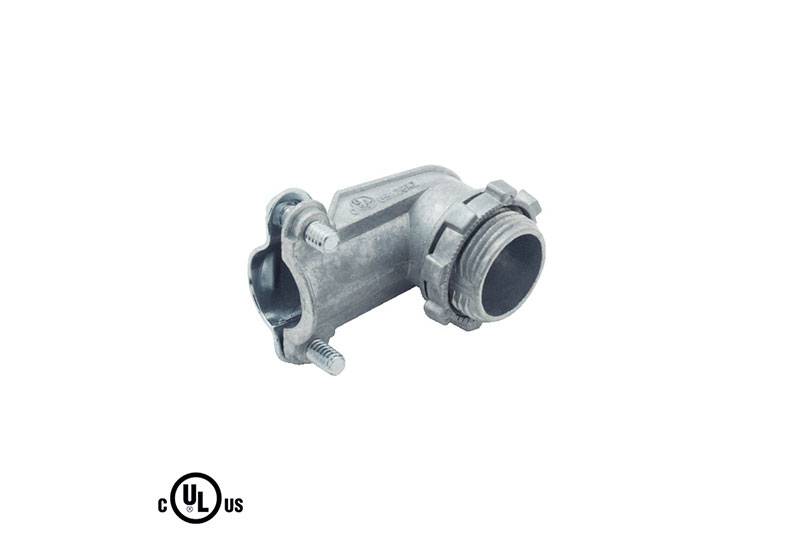

S22 系列, 通過美國 UL 實驗室標準檢驗取得認證。盒端為 NPS 螺牙系統, 以太陽型螺帽固定在薄壁型接線盒或攻牙的接口上; 管端以螺絲搭配扣蓋的方式固定金屬軟管。

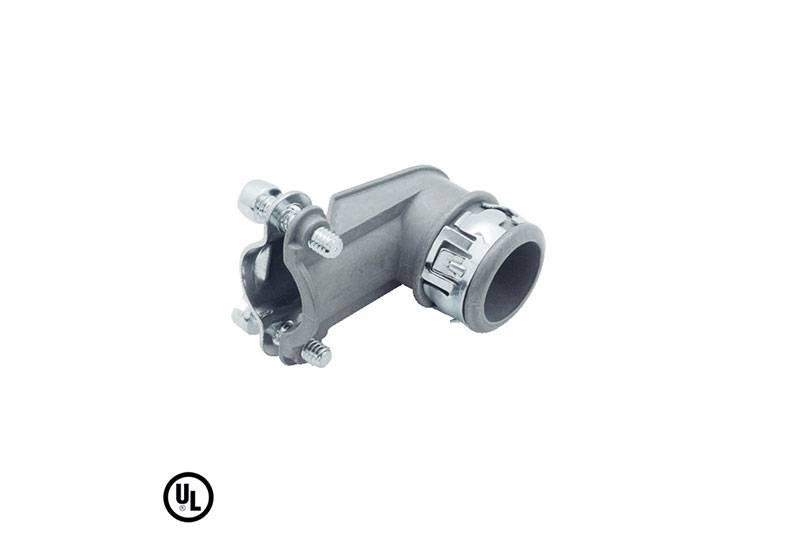

S23 系列 (Snap-in type), 通過美國 UL 實驗室標準檢驗取得認證。盒端以卡扣結構, 推入固定在薄壁型接線盒上, 可簡便快速施工; 管端以螺絲搭配扣蓋的方式固定金屬軟管。
參數：
?材質：鋅合金
?溫度范圍：-50℃~+200℃
? IP 等級：IP 40
? 表面處理: 鉻酸鹽
? RoHS：符合
? 認證：UL, cULus
? 認證號：E256570
備注：S231 UL認證 | S232 cULus認證 | S221,S222,S223,S224 cULus認證
規格表：
| 產品系列 | 產品型號 | 產品圖片 | 螺牙形式 | 螺牙尺寸 (Inch) | 軟管尺寸 (Inch) | 每箱數量 (Pcs) | 每箱重量(Kg) | Snap-In 結構 |
|---|---|---|---|---|---|---|---|---|
| S22 | S221 - 3/8 |  | NPS | 1/2 | 5/16 | 500 | 19.5 | - |
| S22 | S221 - 3/8 |  | NPS | 1/2 | 3/8 | 500 | 19.5 | - |
| S22 | S222 - 1/2 |  | NPS | 1/2 | 1/2 | 300 | 15.7 | - |
| S22 | S223 - 3/4 |  | NPS | 3/4 | 3/4 | 240 | 18.4 | - |
| S22 | S224 - 1 |  | NPS | 1 | 1 | 120 | 14.6 | - |
| S22 | S225 - 1 - 1/4 |  | NPS | 1-1/4 | 1-1/4 | 80 | 15.9 | - |
| S22 | S226 - 1 - 1/2 |  | NPS | 1-1/2 | 1-1/2 | 12 | 6.2 | - |
| S22 | S227 - 2 |  | NPS | 2 | 2 | 12 | 6.3 | - |
| S23 | S231 - 3/8 |  | - | 1/2 | 5/16 | 500 | 19 | V |
| S23 | S231 - 3/8 |  | - | 1/2 | 3/8 | 500 | 19 | V |
| S23 | S232 - 1/2 |  | - | 1/2 | 1/2 | 300 | 17.4 | V |
